Tout est spus contrôle :

Commande centrale d'installations à LED

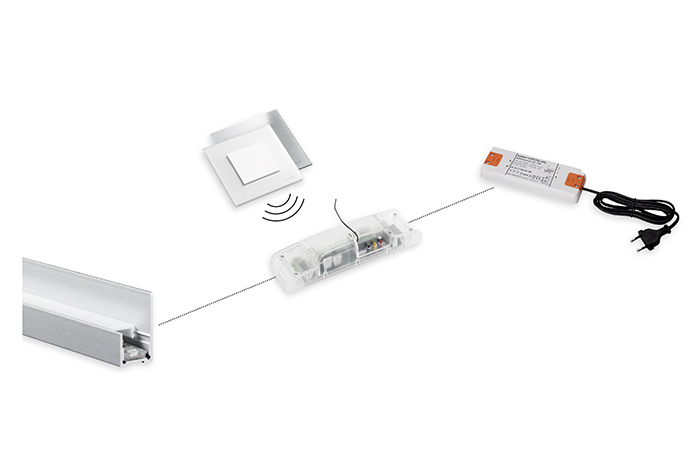

En complément de la commande radio, vous avez désormais la possibilité de commander des installations lumineuses plus importantes via la technologie maître/esclave. Celle-ci englobe des blocs d’alimentation, des récepteurs intelligents maîtres/esclaves et des interrupteurs élégants, envoyant leurs commandes par ondes radio à l’installation d’éclairage. Seul le raccordement entre les blocs d’alimentation et les récepteurs ainsi que celui des récepteurs entre eux (maître/esclave et esclave/esclave) sont réalisés par une liaison filaire. Il est ainsi possible d’installer des rubans à LED 24 V jusqu’à une longueur de 984 m et de les commander via un seul interrupteur radio central.

Le principe : maître/esclave

Le système maître/esclave permet de commander simultanément plusieurs récepteurs reliés entre eux sur des distances importantes (200 m au maximum), un récepteur maître étant relié à 40 récepteurs esclaves au maximum via un câble bifilaire AWG 16. L’apprentissage du récepteur maître s’effectue avec celui de l’interrupteur, le fonctionnement des récepteurs esclaves se conforme à celui du récepteur maître. Il est ainsi possible de commander simultanément et à l’aide d’un seul interrupteur des installations importantes dont les récepteurs esclaves sont éloignés les uns des autres.

Schlüter®-LIPROTEC-ERM

Schlüter-LIPROTEC-ERM est un récepteur maître permettant la commande centrale de vastes installations d’éclairage Schlüter-LIPROTEC selon le principe maître/esclave. Il transmet les commandes reçues de l’interrupteur radio à jusqu’à 40 récepteurs esclaves via un câble bifilaire AWG 16.

Schlüter®-LIPROTEC-ERS

Schlüter-LIPROTEC-ERS est un récepteur esclave permettant la commande centrale de vastes installations d’éclairage Schlüter®-LIPROTEC selon le principe maître/esclave. Un récepteur maître peut commander jusqu’à 40 récepteurs esclaves via un câble bifilaire AWG 16.

Questions et réponses

  • Ai-je besoin d'un électricien pour le câblage ?

    Pour le câblage aussi, nous vous proposons une gamme complète d'accessoires. Particulièrement pratiques : les modules de montage Schlüter-KERDI-BOARD avec rainures de câblage pré-fraisées, conçues pour la goulotte de câblage en deux parties Schlüter-LTZKK2010. Il ne reste plus qu'à y enfoncer les câbles par l'avant. Pendant la pose des carreaux, le carreleur installe le guidage des câbles pour les différents rubans à LED. Le carreleur peut aussi se charger de l'assemblage des différents rubans à LED et du raccordement du receiver ainsi que du branchement au secondaire (24 V) du bloc d'alimentation. L'avantage : les différents corps de métier n'ont pas besoin d'attendre que l'autre ait fini.

    Par contre, le raccordement du bloc d'alimentation au réseau électrique doit uniquement être réalisé par un électricien.
